مخازن تحت فشار و مخازن ذخیره (تجهیزات ثابت صنایع نیروگاهی، پتروشیمی و پالایشگاهی)
صنایع آذرآب علاوه بر توانایی انجام پروژه های نفت و گاز و پتروشیمی در قالب طرح های EPC با در اختیار داشتن زیر ساختهای سخت افزاری و نرم افزاری پیشرفته بعنوان )یکی از معتبرترین شرکتهایی است که در زمینه طراحی، مهندسی، ساخت، نصب و راه اندازی تجهیزات Fixed Equipment) فعالیت مینماید. این شرکت فناوری طراحی و ساخت انواع مخازن تحت فشار و مبدل های حرارتی را از شرکت های معتبر بین المللی مانند JSW ژاپن دریافت نموده و می تواند مخازن تحت فشار با جداره ضخیم، متوسط و نازک مخازن ذخیره با سقف شناور و ثابت برج های نفت و گاز و پتروشیمی را بر اساس کدهای معتبر بین المللی و استانداردهای جهانی مانند PD5500 ،TEMA ASME API و ISO با استفاده از نرم افزارهای به روز طراحی کرده و تولید نماید.

مخازن تحت فشار
مشخصات عمودی مخازن تحت فشار
شکل اکثر مخازن تحت فشار استوانه‌ای یا کروی بوده که فرم استوانه‌ای آن معمولا با کلگیهای کروی یا بیضوی قابل ساخت و مونتاژ می‌باشد و این کلگیها به دو حالت نورد گرم یا سرد تولید می‌شود.
مخازن تحت فشاری که معمولا در صنایع آذرآب ساخته می‌شود شامل:
· درامها
· مبدلهای حرارتی
· برجها
· پیش گرمکنهای نیروگاهی
· راکتورهای شیمیایی
می‌شود که عموما مورد استفاده در صنایع نفت و گاز و نیروگاهی می‌باشند.

خصوصیات فنی مخزن تحت فشار
طراحی و ساخت مخازن تحت فشار براساس پارامترهای مختلف فنی از قبیل فشار عملیاتی، درجه حرارت عملیاتی، نوع فولاد مصرفی، اندازه، امکانات کارگاهی، اثرات محیطی و عوامل جوی نظیر باد و زلزله، عمر مفید، مقاومت در برابر خوردگی به گونه ای که در ذیل شرح می‌شود، طراحی می‌گردد:
· فشار مخازن با توجه به استانداردهای طراحی مخازن تحت فشار از جمله استانداردهای ASME و BS با ضخامت، تنش مجاز مواد اولیه و امکانات جوشکاری مرتبط بوده که استفاده از منابع و نرم افرارهای موجود محاسبات اولیه طراحی صورت می‌گیرد.
· درجه حرارت طراحی همچون فشار طراحی دارای اهمیت خاص بوده و تاثیر مستقیم با تنش مجاز بدنه و ضخامت پیشنهادی برای مخزن دارد.
· مواد اولیه در مخازن تحت فشار از جنس فولاد کربن استیل یا فولاد زد زنگ و در موارد خاص آلومینیوم، مس و برنج می‌باشد. اخیرا نیز در صنایعی که بطور مستقیم با آب دریا در ارتباط هستند تیتانیوم در ساخت تجهیزات مزبور به شکل گسترده‌ای عمومیت یافته است. انتخاب مواد بر اساس استاندارهایی نظیر ASME، ASTM، BS و یا DIN با توجه به تنش مجاز، درجه حرارت عملیاتی، میزان خوردگی، فرم پذیری و قابلیتهای جوشکاری آن انجام می‌شود.
· اندازه مخزن که مستقیما مرتبط با قطر و ارتفاع آن است، معمولا براساس فرایند مخزن تثبیت می‌شود و عامل وارد شونده در محاسبه برخی پارامترهای استقامتی مخزن خصوصا ضخامت بدنه و میزان استقامت نگهدارنده‌ها است.
· پارامترهای ناشی از عوامل محیطی (مانند باد و زلزله) بصورت بار اضافی (افقی و عمودی) در شرایط مختلف محاسبه و در طراحی مخازن دخالت داده می‌شود.
· تعیین ضخامت نهایی بدنه مخازن با توجه به مقاومت آن در برابر خوردگی محاسبه می‌شود.
· کلیه مراحل مختلف ساخت اعم از انتخاب مواد، رنگ زدایی، برشکاری، تستهای مکانیکی، نورد، جوشکاری و نیز ساخت و مونتاژ قطعات تحت نظارت دقیق مسئولین کنترل کیفی و همین طور بازرسان کارفرما انجام می‌پذیرد.

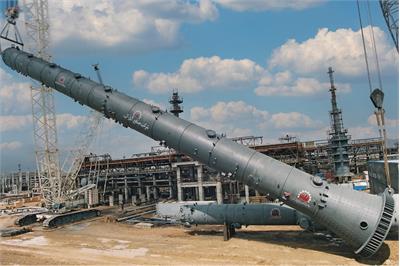

نمونه یک برج، طراحی و ساخته شده در شرکت صنایع آذرآب

استاندادها و روشهای طراحی
استانداردهای موجود در طراحی مخازن تحت فشار، استاندارد آمریکایی ASME، انگلیسی BS5500 و سایر استانداردها از جمله استانداردهای آلمانی و ایتالیایی هستند، که در این شرکت برای طـراحـی و سـاخــت مخـــازن تحت فـشار بیشـتر نـــوع آمــریـکایـی آن یعنــی ASME Sec. VIII, Div. I and II استفاده می‌شود.
طبق استانداردهای موجود براساس محاسبات انجام شده بعد از مشخص شدن پارامترهای استقامتی لازم نظیر ضخامت بدنه، ابعاد نگهدارنده‌ها، مشخصات پیچهای نگهدارنده (از نظر تعداد و اندازه)، مشخصات هندسی قطعات، نحوه جوشکاری و جنس مواد با نظر گرفتن امکانات کارگاه نقشه‌های طراحی و اجرائی تهیه و در نهایت جزئیات آن ترسیم می‌گردد.
نرم‌افرارهایی که در شرکت صنایع آذرآب برای طراحی مخازن تحت فشار مورد استفاده قرار می‌گیرند شامل نرم‌افزارهای PV elite، Aspen B-Jack،Nozzle Pro ، Compress، Nastran و Ansys می‌باشد، که مرتبا براساس آخرین تغییرات بوجود آمده در استانداردها جهانی به‌روز می‌شوند.
اتصالات مختلفی از قبیل نازلهای ورودی و خروجی سیالات، دریچه‌های دست رو و آدم رو و همچنین حفره‌های نصب فشار سنجها، سنسورهای دما، تعیین کننده‌های سطح مایع، شیرهای تخلیه اضطراری، کلیپهای لوله‌ها و راه پله‌ها و سکوها ، ادوات و وسایل داخلی از جمله مه‌گیرها، سینی‌ها، پخش کننده‌ها، نگهدانده‌های آکنه‌ها و ... خارج و داخل مخرن نصب می‌گردد، که نقشه‌های تمامی آنها جهت ساخت و مونتاژ در واحد طراحی تهیه و برای ساخت به کارگاه ارسال می‌گردد. جزئیات نحوه ساخت و اشکالات حین ساخت توسط کارشناسان واحد مهندسی ساخت همواره بررسی و برطرف می‌شود.

نمونه یک مبدل، حرارتی طراحی و ساخته شده در آذرآب

انجام تستهای نهایی
بعد از اتمام مراحل ساخت ، محصول را بوسیله آب با فشار تعیین شده طبق استاندارد، تست هیدرواستاتیکی می‌نمایند. جهت حذف تنشهای پس‌ماند که در اثر فرم دادن و جوشکاری و عوامل دیگر بوجود آمده است، مخزن را در کوره تنشگیری در درجه حرارت و زمان تعیین شده در استاندارد قرار می‌دهند. از تستهای مراحل نهایی تستهای جوش نظیر تست آلتراسونیک، نفوذ و رادیگرافی است که براساس نظرات کارفرما و واحد طراحی و با نظارت واحدکنترل کیفیت انجام می‌شود.

مخازن ذخیره:
مخازن ذخیرهای که در شرکت صنایع آذرآب طراحی و ساخته میشود عموما شامل مخازن ذخیره مواد سوختی و شیمیایی در صنایع نفت و گاز و پتروشیمی و نیروگاه تا ظرفیت گنجایش 000/300 متر مکعب و ابعاد به قطر 150 متر و ارتفاع 24 متر است که طبق استانداردهای API 620 و API 650 طراحی و ساخته می‌شود.
اخیرا شرکت آذرآب مناقصاتی از این گونه پروژه‌های عظیم را بصورت EPC برنده و به مرحله اجرا رسانده است. پروژه‌های طراحی و ساخت مخازن ذخیره به صورت EPC علاوه بر اجرای طراحی مکانیکی و ساخت بخش فلزی تجهیز، شامل فعالیتهای گسترده دیگری نظیر بخشهای عمرانی (مانند خاکبرداری، زیرسازی و ساختمانی)، برق، کنترل، ابزار دقیق و ... می‌باشد.

نمونه یک تانک خیره با سقف ثابت

نمونه یک تانک ذخیره کروی
